Plynoměrná skříň je důležitou součástí plynové přípojky. Neslouží pouze jako ochranný kryt pro plynoměr, ale zároveň zajišťuje přehledné, bezpečné a servisně dostupné uložení všech hlavních prvků plynové sestavy. Správné uspořádání uvnitř skříně má zásadní význam pro montáž, kontrolu i následnou údržbu.

V tomto článku si ukážeme typické řešení plynoměrné skříně s regulátorem tlaku plynu, plynoměrem, vstupním a výstupním kulovým kohoutem a flexibilním plynovým připojením.

Základní uspořádání plynoměrné skříně

U vyobrazeného provedení se jedná o plechovou plynoměrnou skříň s otevřeným dnem. Vnitřní prostor skříně je určen pro osazení plynové sestavy, která se skládá zejména z těchto komponentů:

• vstupní plynový kulový kohout,
• regulátor tlaku plynu,
• plynoměr,
• flexibilní plynová připojovací hadice,
• výstupní plynový kulový kohout.

Skříň má vnitřní rozměry přibližně 600 × 600 × 300 mm. Otevřené dno umožňuje vedení plynového potrubí zespodu, což je u podobných sestav běžné a praktické řešení.

Materiál a provedení skříně

Skříň je vyrobena z ocelového plechu o tloušťce přibližně 1 mm. Povrchová úprava bývá zpravidla provedena práškovým lakováním, které chrání skříň proti korozi a zajišťuje její delší životnost.

Dvířka jsou osazena panty a uzavíracím otvorem pro zámek nebo uzávěr. Větrací otvory ve dveřích zajišťují potřebné odvětrání prostoru skříně.

Montáž a bezpečnost

Montáž plynových zařízení musí vždy provádět kvalifikovaná osoba s příslušným oprávněním. Plynové rozvody, regulátory, plynoměry i uzavírací armatury podléhají technickým požadavkům a kontrole.

Schéma zapojení proto slouží jako orientační ukázka správného uspořádání komponentů ve skříni. Nejedná se o návod pro neodbornou montáž. Před uvedením zařízení do provozu je vždy nutná odborná kontrola a revize.

Prohlédnout produkt

Směr proudění plynu

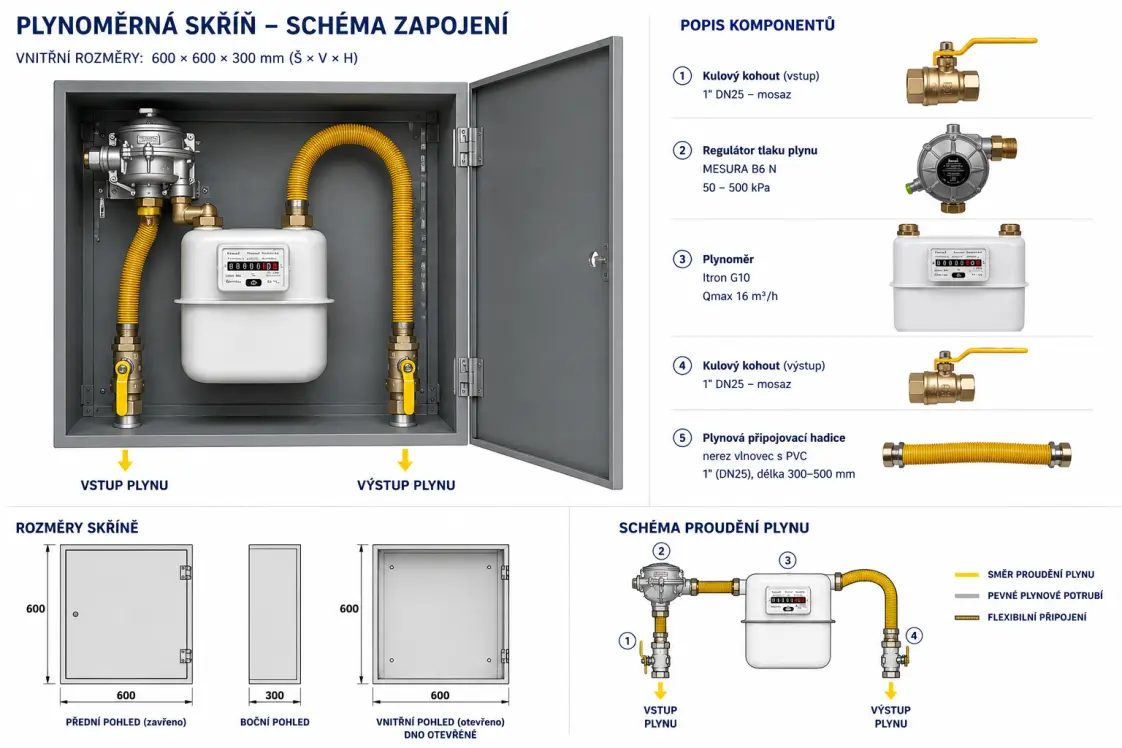

Správná logika zapojení je následující:

vstup plynu zespoda → vstupní kulový kohout → regulátor tlaku plynu → levý vstup plynoměru → pravý výstup plynoměru → výstupní kulový kohout → výstup plynu dolů.

Důležité je, že plyn musí vždy protékat přes regulátor. Regulátor není pouze doplňkový prvek umístěný vedle potrubí, ale je součástí hlavní trasy plynu. Vedení plynu proto nesmí regulátor obcházet.

Umístění regulátoru

Regulátor tlaku plynu je umístěn vlevo nahoře v prostoru skříně. Je napojen před plynoměrem a jeho úkolem je upravit vstupní tlak plynu na požadovanou hodnotu pro další měření a odběr.

U správného provedení je výstup z regulátoru napojen přímo na levé hrdlo plynoměru, případně přes krátké vhodné připojení podle konkrétní sestavy. Toto řešení odpovídá běžnému uspořádání, kdy regulátor pracuje před plynoměrem a plyn následně vstupuje do plynoměru z levé strany.

Plynoměr uprostřed skříně

Plynoměr je umístěn ve středové části skříně tak, aby byl dobře přístupný pro odečet, kontrolu a případnou výměnu. Displej nebo číselník plynoměru musí být dobře viditelný po otevření dvířek.

V tomto schématu je plynoměr osazen přibližně uprostřed skříně, s levým vstupním hrdlem napojeným od regulátoru a pravým výstupním hrdlem napojeným na výstupní část sestavy.

Flexibilní plynové připojení

Žlutá flexibilní plynová hadice slouží k propojení jednotlivých částí sestavy. Její použití umožňuje kompenzovat drobné montážní rozdíly a zároveň zjednodušuje napojení mezi regulátorem, plynoměrem a výstupní částí.

Na výstupu z plynoměru je hadice vedena obloukem směrem nahoru a následně dolů k výstupnímu kulovému kohoutu. Toto uspořádání je přehledné, servisně dostupné a odpovídá logice vedení plynu ve skříni.

Kulové kohouty na vstupu a výstupu

Vstupní kulový kohout je umístěn ve spodní levé části skříně. Slouží k uzavření přívodu plynu do sestavy. Výstupní kulový kohout je umístěn ve spodní pravé části a umožňuje uzavření plynu za plynoměrem směrem k odběrnému místu.

Oba kohouty musí být snadno dostupné po otevření dvířek skříně. To je důležité jak pro servisní zásahy, tak pro případné rychlé uzavření plynu.

Proč je správné uspořádání důležité

Správné rozmístění komponentů uvnitř plynoměrné skříně má několik výhod:

• přehledné vedení plynu,
• dobrá přístupnost ke kohoutům,
• snadný odečet plynoměru,
• servisní dostupnost regulátoru,
• menší riziko chybného zapojení,
• lepší orientace při revizi nebo kontrole.

Naopak nesprávné uspořádání může vést k nepřehledné montáži, omezenému přístupu ke komponentům nebo k technicky nesprávnému vedení plynu. Typickou chybou je například vedení plynu mimo regulátor nebo umístění regulátoru tak, že není součástí hlavní trasy plynu.

Shrnutí

Správně navržená plynoměrná skříň by měla být přehledná, servisně dostupná a technicky logická. Vstup plynu je veden zespoda přes vstupní kulový kohout do regulátoru, následně do plynoměru a z jeho výstupu přes flexibilní vedení k výstupnímu kulovému kohoutu.

Základem je dodržet správný směr proudění plynu a zajistit, aby byl regulátor skutečně součástí hlavní trasy před plynoměrem. Takové řešení usnadňuje montáž, kontrolu i budoucí servis.
