Kód produktu:
P0227
Značka:
ATMOS
9.486 Kč bez DPH 11.478 Kč
Atmos F12 LADDOMAT SESTAVA 15-40 kW

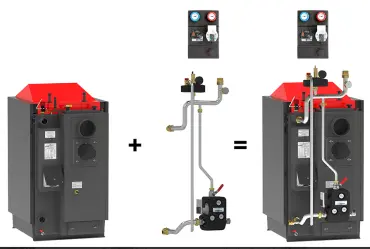

Zapojení pro kotle ATMOS s ručním přikládáním do 40 kW ATMOS F12 Laddomat
Profesionální nerezové zapojení postavené na potrubí o průměru 35 x 1,5 mm určené pro udržení minimální teploty vratné vody do kotle a rychlé připojení kotle pomocí dvou 6/4” šroubení s plochým těsněním. Zapojení obsahuje všechny potřebné komponenty, které vyžaduje výrobce – pojišťovací ventil 2,5 bar, odvzdušňovací ventil, manometr, Laddomat 22, sadu trubek pro různé varianty kotlů a nezapojenou samostatnou čerpadlovou skupinu ESBE typ GRA211 s ručně ovládaným trojcestným ventilem a čerpadlem.
Tato sada obsahuje čtyři trubky o různých délkách umožňující instalaci na různé typy kotlů ATMOS.
Pro kotle: DC18S, DC22S, DC22SX, DC25S, DC30SX, C15S, C18S, AC16S, AC25S, DC32S, DC40SX, DC15GS, DC20GS, DC25GS, DC32GS, DC18GD, DC25GD, DC30GD, C25ST, C32ST, DC18SP, DC25SP, DC30SPX, DC32SP
Atmos F12 LADDOMAT SESTAVA 15-40 kW
Zapojení (kotlový okruh) s Laddomatem 22 a nezapojenou čerpadlovou skupinou GRA211 s ručně ovládaným trojcestným ventilem pro jeden topný okruh.
Tato sada obsahuje čtyři trubky o různých délkách umožňující instalaci na různé typy kotlů ATMOS.
Tato sada obsahuje čtyři trubky o různých délkách umožňující instalaci na různé typy kotlů ATMOS.

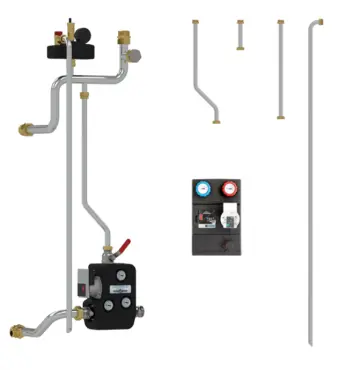

Složení sady:
páteřní nerezové potrubí 35 x 1,5 mm, Laddomat X22 s kulovými ventily v kotlovém okruhu, nezapojená samostatná čerpadlová skupina ESBE GRA211 bez servopohonu pro systémový okruh, pojišťovací sestava KSG (odvzdušňovací a pojišťovací ventil 2,5 bar, manometr), speciální mosazné vsuvky s plochým těsněním, 6/4“ zátky, sada trubek pro různé varianty kotlů.
| 1 – vertikální výstup teplé vody z kotle do akumulační nádrže (topného systému – čerpadlové skupiny) | |
| 2 – horizontální výstup teplé vody z kotle do akumulační nádrže (topného systému – čerpadlové skupiny) | |
| 3 – pojišťovací sestava (pojišťovací ventil 2,5 bar, odvzdušňovací ventil a tlakoměr) | |
| 4 – čerpadlová skupina ESBE GRA211 s ručně ovládaným trojcestným ventilem pro jeden topný okruh | |
| 5 – Laddomat X22 pro jeden kotlový okruh (se speciálními kulovými ventily) | |
| 6 – čerpadlo v kotlovém okruhu (součást Laddomatu X22) | |
| 7 – teploměry (součást Laddomatu X22) | |
| 8 – šroubení s kulovým ventilem – vnější závit (součást Laddomatu X22) | |
| 9 – výstup pro expanzní nádobu (1“) | |
| 10 – zpátečka z akumulační nádrže (topného systému) (vstup do Laddomatu – 6/4” vnější závit) |
| Příslušenství v příbalu | ||
| – ploché těsnění 3/4” – 3 mm | 1 ks | |
| – ploché těsnění 1” – 3 mm | 7 ks | |
| – ploché těsnění 6/4” – 3 mm | 4 ks | |
| – ploché těsnění 2” – 3 mm | 2 ks | |
| – teploměry k Laddomatu 22 | 3 ks | |
| – vsuvka 6/4” | 1 ks | |
| - zátka 1” | 1 ks | |
