Mave 2-HH2, 230V, snímání hladiny

Name: Mave 2-HH2, 230V, snímání hladiny
Brand: MAVE
SKU: 1658
Price: 1369 CZK
Availability: InStock

Výrobce: MAVE

Kód produktu: MAVE 2-HH2

Interní číslo: 1658

Záruka:

24 měsíců

2 ks skladem

Zboží zpravidla odesíláme ihned po obdržení objednávky. Osobní odběr je možný ihned po potvrzení objednávky. (připraveno k expedici).

Doprava: 139 Kč

1.131 Kč bez DPH 1.369 Kč s DPH

+ 1 Kč Povinný recyklační příspěvek i RP neboli PHE je to zákonný poplatek sloužící ke zlepšení recyklace vysloužilých zařízení, jak těch historických, tak nově zakoupených zařízení. Recyklační poplatek je nutné od ledna 2021 ze zákona uvádět na daňových dokladech a neslouží k obohacení obchodníka. Váš starý spotřebič můžete odevzdat na nejbližším sběrném dvoře.

Ověřeno našimi zákazníky

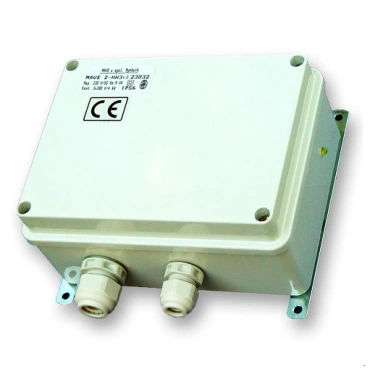

MAVE 2-HH2 snímání hladiny 230V

Montážní návod, popis činnosti a schéma zapojení

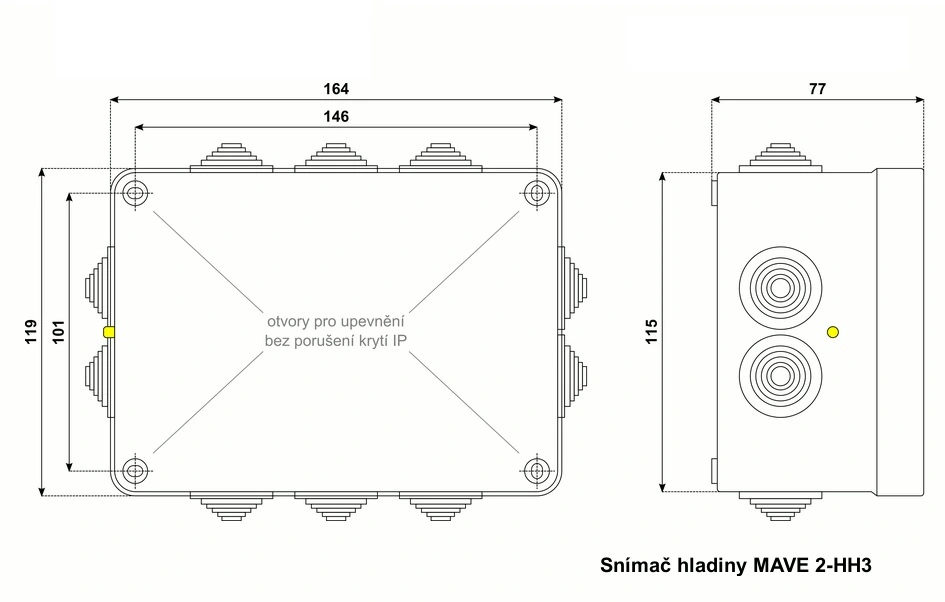

Ponorné sondy upevněte vázacími páskami nad čerpadlo. Vzdálenost sond určuje rozdíl hladin. Snímač připevněte na pevnou podložku. Nikdy nevrtejte nové upevňovací otvory do obalu snímače (dojde k porušení krytí IP a tím i ztrátě záruky). Nožem odřízněte velikostně odpovídající stupeň vývodek potřebných pro protažení kabelů (pro kabel ponorné sondy první stupeň pro průměr 5 mm). Po kompletním zapojení zajistěte utěsnění snímače proti možnému průniku vlhkosti do obalu.

Vývody kabelů ponorných sond zapojte na svorky 1-4 (viz schéma). Napájení 230 V AC zapojte na svorky 5, 6 (L, N). Kontakty stykače zapojte do okruhu napájení čerpadla.

Popis činnosti - automatické ovládání čerpadla:

Je-li dostatek vody ve studni nebo nádrži (zaplavená horní sonda) rozsvítí se žlutá LED dioda a současně stykač ve snímači sepne napájení čerpadla. To čerpá do doby než klesne hladina pod spodní sondu. Při poklesu hladiny pod spodní sondu stykač rozpojí obvod napájení čerpadla (ochrana čerpadla proti chodu bez vody). Jakmile vystoupá hladina zpět k horní sondě dojde automaticky k opětovnému zapnutí čerpadla.
