PCH 1" J-90-16, 20m, 230V, ponorné čerpadlo, do studny

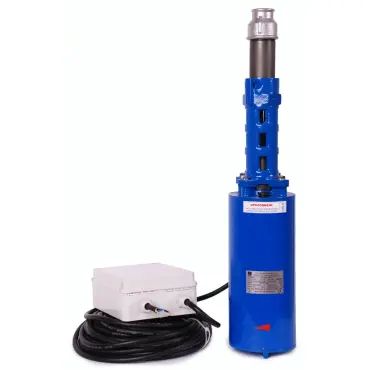

Čerpadlo PCH 1J-90-16 (20m) Čerpadlo PCH 1J-90-16 (20m)_1

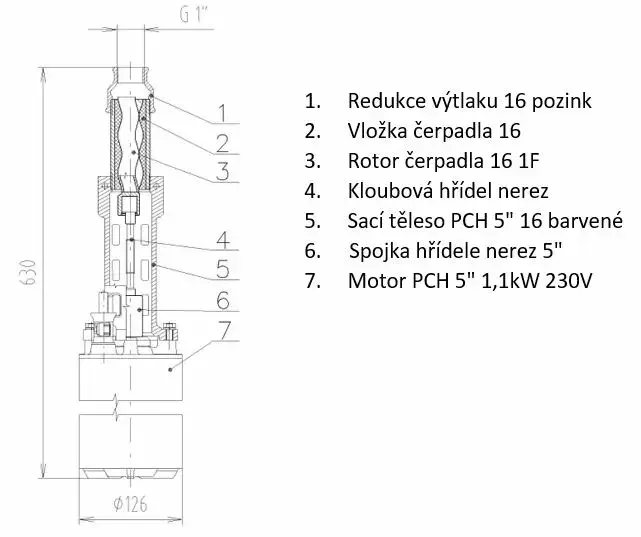

Čerpadlo PCH 1J-90-16 (20m) Čerpadlo PCH 1J-90-16 (20m)_1 Vlevo Vpravo
Dárek zdarma
Zpětná klapka s kuličkou DN25 - 1", litinová
Skladem

Výrobce: PCH výroba a projekty

Kód produktu: SK009870

Interní číslo: 93819

Záruka:
24 měsíců
3 ks Skladem
Zboží zpravidla odesíláme ihned po obdržení objednávky. Osobní odběr je možný ihned po potvrzení objednávky. (připraveno k expedici).

Dopravu pro tento produkt máte ZDARMA!

S kódem TOP500 cena 15.219 Kč
Kopírovat

12.991 Kč bez DPH 15.719 Kč s DPH

ks

Povinný recyklační příspěvek 11 Kč je zahrnut v ceně

Ověřeno našimi zákazníky

Autorizovaný prodejce

K tomuto produktu doporučujeme

Ponorné čerpadlo PCH J-90-16 20m kabel , 230V

5"  1-FÁZOVé ČERPADLo

*** VYNIKAJÍCÍ PONORNÉ ČERPADLO
*** ČESKÝ VÝROBEK



Jedná se o výrobek jehož distribuce byla zahájena v roce 2009. Hydraulika je montována z námi vyráběných dílů. Při konstrukci jsme navázali na úspěšnou řadu 5" třífázových čerpadel. Moderní koncepcí jednofázového motoru jsme dosáhli mimořádných parametrů. Motor má nízký odebíraný proud a přitom disponuje velkým záběrovým momentem. Čerpadla jsme podrobili přísným zkouškám, které potvrzují vysokou užitnou hodnotu a velmi dobré hydraulické parametry. Čerpadlo je bezporuchové,pokud je instalace provedena dle návodu. Motor je nutno před spuštěním zaplavit vodou a správně odjistit.

Zásadní změnou oproti výrobkům obdobné konstrukce je použití moderní koncepce motoru, která vede k výrazné úspoře hmotnosti a spotřeby elektrické energie. Tyto dobré vlastnosti se projeví jak při instalaci, tak při provozu čerpadla.

Délka kabelu
20 m
Typ čerpadla
barvená
Dopravní výška
10 - 90 m
Materiál:
Litina
Elektromotor
1,1 kW
Kabel
H07 RN-7
Objemový průtok
0,9 - 0,5 l/s
Otáčky elektromotoru
2800 m-1
Frekvence
50 Hz
Jmenovitý proud motoru
3,7 - 6,2 A
Vnější průměr agregátu
126 mm
Minimální požadovaný průměr vrtu / studny
150 mm
Průměr výtlačné přípojky
1
Velikost
5 ’’
Frekvenční měnič:
Ne
Připojovací závit:
G 1"
Jmenovité napětí
230 V
Recyklační příspěvek
15.609 Kč
Hmotnost
22 kg
Pořadí produktu
1
Čerpadlo PCH 1J-90-16 (20m)

PCH 1" J-90-16, 20m, 230V, ponorné čerpadlo, do studny

15.719 Kč s DPH Skladem

Varianty produktu

Předchozí Další

Doporučené příslušenství

Hlídání hladiny vody:

Hlídání hladiny vody je velmi důležitou součástí sestavy domácí vodárny s vřetenovým čerpadlem. Pokud dojde k poklesu hladiny vody pod kritickou hladinu (úroveň sání čerpadla), pak může během krátké chvíle dojít ke zničení hydrauliky a následně ke spálení motoru vřetenového čerpadla.


Elektrická ochrana vřetenových čerpadel:

Každé námi vyrobené čerpadlo má vysokou kvalitu a prochází testováním, před uvedením do prodeje. Je ovšem třeba vzít v potaz, že domácí vodárna se skládá z mnoha komponent, které mohou zapříčinit přehřátí (spálení) motoru čerpadla. Typickým příkladem může být nefunkční tlakový spínač, nedostatečně natlakovaná tlaková nádoba, mechanické poškození přívodního kabelu, či mechanické poškození hydrauliky čerpadla.

  • Z hlediska těchto možných komplikací je nutné každé naše vřetenové čerpadlo elektricky správně jistit.
  • K tomuto účelu používáme motorové spouštěče, které jsou nastaveny na různé hodnoty podle proudu čerpadla (A).

Doporučení pro montáž

Základní zásady:

Zde uvádíme v několika bodech základní zásady pro bezproblémový chod čerpadla a stabilní dodávku vody:

  1. Vhodný výběr čerpadla s ohledem na typ vodního zdroje a spotřebu vody. Čerpadla PCH nejsou určena pro průmyslové použití a chod v řádu mnoho hodin denně.
  2. Napuštění motoru čistou vodou před započetím instalace, pokud má čerpadlo nalévací otvor.
  3. Zapojení ochrany motoru dle návodu - motorový spouštěč správného rozsahu. Absence ochrany je nejčastější příčinou zbytečného spálení motoru a drahé opravy.
  4. Správné nafázování motoru u třífázových čerpadel na 400V.
  5. Správné natlakování tlakové nádoby.
  6. Při provozu pravidelná kontrola tlaku v nádobě , obzvláště pokud čerpadlo začne častěji spínat.
  7. Věříme, že tímto doporučením předejdeme zbytečným závadám a Vy budete dlouhodobě spokojenými uživateli.

Další podrobnosti k instalaci

Další podrobnosti k instalaci
Tlaková nádoba pro rodinný dům je nejvhodnější o minimálním objemu 80 l. Tlak v nádobě o 10% nižší než je vypínací tlak tlakového spínače. Tento tlak se měří při zcela vypuštěné nádobě a vypnutém čerpadle přibližně dvakrát ročně. Instalaci nádoby a rozběhové krabice, u čerpadla na 230V, doporučujeme mimo studnu.

Pravidelná roční kontrola tlaku v tlakové nádobě zamezí častémú spínání čerpadla. Správný tlak se měří při vypnutém čerpadle a prázdné tlakové nádobě. Má být o 10 % nižší, než je zapínací tlak tlakového spínače. Zpravidla je to 1,8 bar.

Čerpadla PCH nejsou určena pro průmyslové použití s mnohahodinovou denní dobou provozu, nebo s častým spínáním. Maximální počet sepnutí je 20x za hodinu. Doporučený denní objem čerpané kapaliny je, dle typu čerpadla, od 2,5 do 6 m3.



Zde je správné zapojení tlakového spínače pro čerpadlo na 230V

Tímto opatřením se rozdělí proud, protékající přes kontakty, na třetiny a tím se výrazně zvyšuje životnost a spolehlivost instalace jednofázových čerpadel.




Videoukázky instalace

Dokumenty ke stažení

Technický list PCH 1 J-90-16
298 kB Stáhnout
Q H charakteristika PCH 1 J-90-16
24 kB Stáhnout
